数控回转工作台轴承选型指南 如何正确选择尺寸与类型

在数控回转工作台的设计与应用中，轴承的选择直接决定了工作台的精度、刚度、承载能力和使用寿命。面对众多轴承类型和尺寸，如何做出正确选择，是许多工程师和技术人员面临的难题。本文将系统性地介绍数控回转工作台轴承的选型原则、步骤以及常见类型对比，帮助您做出科学决策。

一、明确回转工作台的工况条件

选型的第一步是全面了解工作台的工况，主要包括：

1. 载荷类型与大小：工件及夹具的重量、切削力大小与方向（轴向、径向、倾覆力矩）。
2. 精度要求：定位精度、重复定位精度、端面跳动和径向跳动允许值。
3. 转速范围：工作台最高转速及常用转速。
4. 刚性要求：是否要求高刚性以抵抗切削振动。
5. 工作环境：温度、粉尘、冷却液、润滑条件等。
6. 结构尺寸限制：安装空间、轴径范围等。

只有充分掌握这些参数，才能有针对性地筛选轴承。

二、常见轴承类型及其适用性

数控回转工作台常用的轴承主要有以下几类：

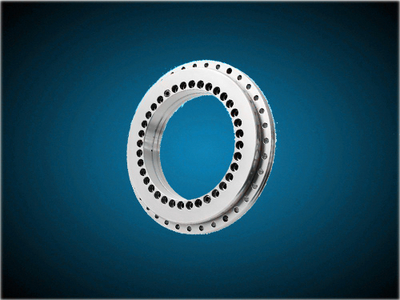

1. 转台轴承（轴向-径向组合轴承）：如YRT、YRTS、ZKLDF等系列。这类轴承集成了轴向推力、径向导向和倾覆力矩承载能力，刚度高、精度高，安装简便，是数控回转工作台的首选。特别适用于要求高刚性和高精度的场合。

1. 交叉滚子轴承：滚子呈90°交叉排列，能同时承受轴向、径向和倾覆力矩，刚性较好，精度高，但安装时需注意预紧和支撑结构。适用于中小型回转工作台。

1. 角接触球轴承组合：通常成对或成组使用，可承受联合载荷，精度高，极限转速高，但刚性和倾覆力矩承载能力相对较弱，多用于载荷较轻的精密转台。

1. 圆柱滚子轴承+推力轴承组合：适用于重载、大倾覆力矩的场合，但结构复杂，安装调整难度大。

1. 圆锥滚子轴承：可承受径向和轴向联合载荷，刚度好，但精度调整复杂，常用于中低精度转台。

**三、尺寸选择的关键参数

轴承尺寸主要指内径、外径和宽度，选择时需考虑：

1. 内径确定：根据工作台回转轴的设计轴径确定，通常轴径需满足强度与刚度要求。
2. 外径与宽度：外径受工作台结构尺寸限制。宽度需保证足够的承载能力和刚度。在空间允许的情况下，优先选择较大宽度和截面的轴承，以提高刚性。
3. 承载能力校核：根据载荷计算所需的额定动载荷和额定静载荷，选择满足安全系数的轴承。对于倾覆力矩，需校核轴承的许用力矩。
4. 精度等级：根据工作台精度要求选择轴承精度等级，如P4、P2等。高精度转台通常要求P2级或更高。
5. 预紧与游隙：合适预紧可提高刚性和精度，但过大会导致发热和寿命下降。应根据转速和载荷选择预紧力或游隙组别。

四、选型步骤

1. 收集工况参数：载荷、转速、精度、环境等。
2. 初选轴承类型：根据承载特性和精度要求选择类型。
3. 确定轴承尺寸：由轴径和结构限制初定内径，再根据载荷校核外径和宽度。
4. 校核寿命与刚度：计算轴承寿命，检查是否满足刚度要求（可借助有限元分析）。
5. 确定精度等级与预紧：选择合适精度等级和预紧方式。
6. 验证安装与润滑：确保安装方式可行，润滑充分。
7. 综合评估与优化：结合成本、供货周期等因素优化方案。

五、选型注意事项
