数控回转工作台D160 精密加工的核心枢纽

在现代精密制造领域，数控回转工作台作为多轴联动加工中心的关键功能部件，其性能直接决定了机床的加工精度与效率。其中，D160型号数控回转工作台凭借其紧凑的结构设计与高刚性的传动特性，成为中小型精密零件多面加工的理想选择。本文将从结构原理、技术特点及应用场景三方面，解析这一核心部件的技术价值。

一、结构设计：刚性与精度的平衡

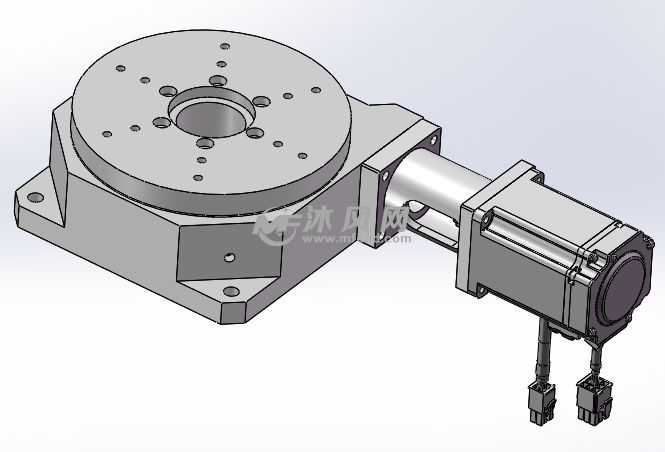

D160数控回转工作台采用蜗轮蜗杆传动与高精度端齿盘定位相结合的复合结构。其台面直径通常为160mm，适配小型立式加工中心或数控铣床。蜗轮蜗杆副经过淬硬磨削处理，可实现大速比传动，在保证足够输出扭矩的将分度精度控制在±5角秒以内。蜗杆两端由预加载精密角接触轴承支撑，配合消隙机构，有效消除了反向间隙，确保正反转定位的一致性。

工作台的夹紧系统采用液压或气动驱动，通过端齿盘啮合实现齿面接触定位锁紧。端齿盘经过研磨配对，重复定位精度可达±2角秒，且在切削力作用下仍能保持稳定，避免因振动导致的工件位移。这一设计尤其适合需要进行铣削、钻孔、攻丝等复合工序的零件加工。

二、核心技术：驱动与反馈的闭环控制

D160作为数控回转工作台，其核心在于与机床数控系统的深度集成。交流伺服电机通过精密减速机驱动蜗杆，电机编码器与工作台内置的高分辨率圆光栅形成全闭环位置反馈。圆光栅直接测量工作台实际转角，分辨率可达0.001°，即使在长期运行后出现机械磨损，系统仍能通过反馈补偿维持精度。

分度控制支持任意角度编程，并可执行连续回转插补，用于加工螺旋槽或凸轮轮廓。在工作时，数控系统根据程序指令控制伺服电机旋转，当到达目标角度时，夹紧机构自动启动，随后发出到位信号开始切削。整个过程可在1秒内完成，大幅缩短非加工时间。部分高端型号还集成了断电记忆功能，意外停机后无需重新找正基准。

三、应用场景：小型精密零件的多面加工

D160回转工作台的典型应用集中在中小型精密零件领域，例如：

• 液压阀块：需在多个面上加工交叉孔系，通过四次90°分度即可完成除底面外的全部钻孔与锪平工序。
• 传感器壳体：铝制壳体包含多个斜面上的螺纹孔，利用回转台的任意角度分度，一次装夹实现360°范围内的孔位加工。
• 模具镶件：电极或模仁上的复杂曲面，需三轴联动配合回转轴进行四轴加工，D160的高刚性可抵抗球头铣刀产生的侧向力。

为充分发挥其效能，使用中需注意：定期润滑蜗轮蜗杆副，避免缺油导致磨损；夹紧压力需按工件重量调整，过大可能引起薄壁件变形；圆光栅应每半年清洁一次，防止油雾污染影响信号。

###

数控回转工作台D160虽体积小巧，却是连接程序指令与物理切削的关键桥梁。其蜗轮蜗杆与端齿盘的组合，兼顾了分度精度与锁紧刚性；闭环反馈控制则让它在数控系统中实现了超越机械精度的动态性能。随着制造业向高精度、复合化方向发展，此类回转工作台将更多集成力矩电机与绝对式编码器，进一步减少传动环节，为小型精密加工开辟新的可能。
